典型案例

晶圓弱光高速檢測

應用場景

無圖晶圓指的是在晶圓制備階段還未刻蝕任何圖形的晶圓，其任何微小缺陷都有可能在后續工藝中被放大，需及時檢測臟污、劃痕、崩邊等缺陷。

應用難點

（1）精度與效率難以平衡

大尺寸晶圓（如300mm）的外觀檢測面臨著檢測精度與效率難以平衡的難題：提高檢測速度易導致精度損失，而追求高精度往往會降低效率，這對檢測系統的視覺硬件與算法處理能力提出了雙重挑戰。

（2）微弱信號難以捕捉

無圖晶圓外觀檢測通常使用暗場檢測系統，暗場檢測利用反射光之外的散射光信號構造圖像。但實際操作中，表面平整度高的微小缺陷可能因散射光信號微弱難以被捕捉到；且環境光、視覺系統本身的噪聲等因素易引入背景干擾，影響對微弱散射信號的識別，導致誤判或漏檢，這對視覺檢測系統的靈敏度提出了更高要求。

埃科光電方案：高階TDI線陣相機

面對上述難題，?？乒怆姼唠ATDI線陣相機憑借優異性能逐個擊破，有針對性地解決了弱光高速環境下的無圖晶圓外觀檢測挑戰。

行頻突破1000kHz：兼顧精度與速度

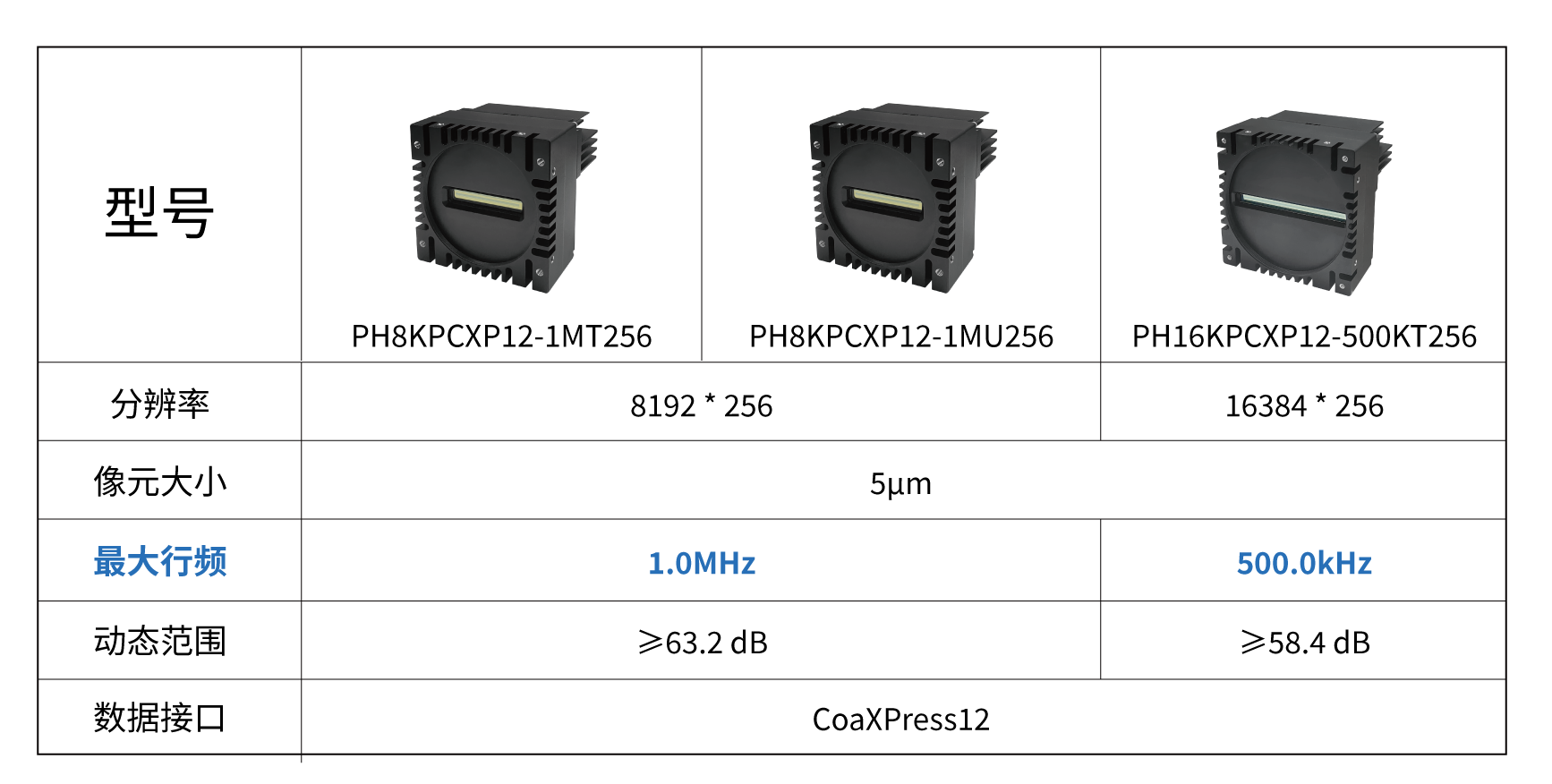

?？乒怆?K高階TDI線陣相機最高行頻達1000kHz，同系列16K分辨率相機最高行頻500kHz，搭配CoaXPress12數據接口，實現高速傳輸，兼顧高分辨率高速度成像。這意味著檢測系統在追求圖像細節同時無需犧牲生產節拍，大幅提升檢測效率。

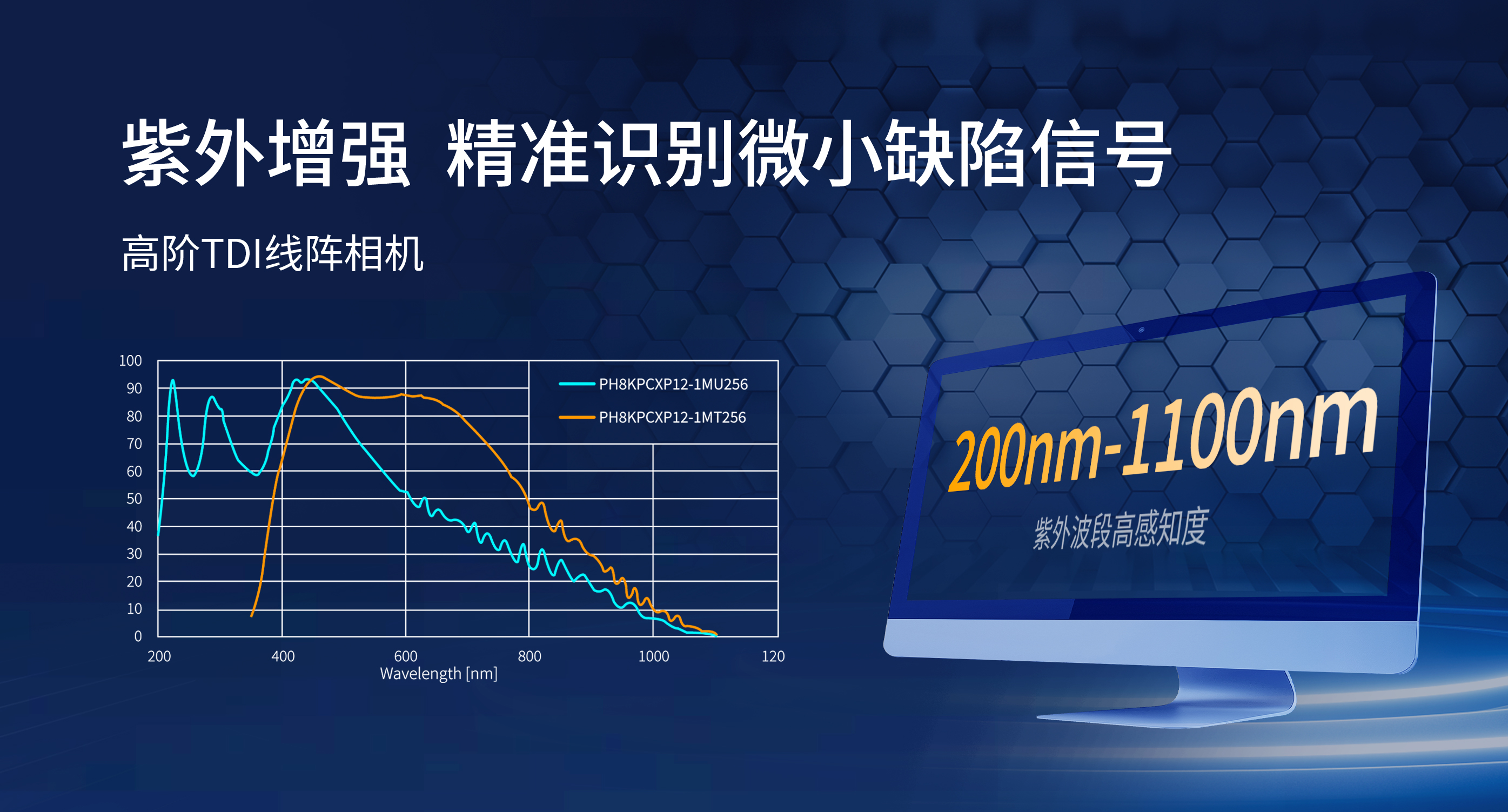

紫外增強：精準識別微小缺陷信號

根據瑞利判據準則，成像系統的理論分辨率與光源波長正相關。波長越短，分辨率極限越高。因此，利用波長短的紫外光進行成像，天然具備探測更微小缺陷的能力。在晶圓外觀檢測中采用紫外反射成像，可捕捉到可見光無法探測的微小缺陷。

埃科光電該款高階TDI線陣相機提供高靈敏度紫外增強版本，其感光波段覆蓋200nm-1100nm，在266nm這一典型紫外應用波段的量子效率（QE）大于65.8%，擁有卓越的檢測精度與缺陷檢出率，可為晶圓微小缺陷檢出提供更高效精準的支持。


低讀出噪聲：還原圖像細節

工業相機的噪聲是指成像過程中不希望被采集到的，實際成像目標之外的信號。噪聲會疊加在真實的圖像信號上，導致圖像出現“雜點”、顆粒”等干擾。在無圖晶圓暗場檢測環境中，由于曝光時間很短，成像信號弱，來自真實信號與來自暗電流的散粒噪聲都很小，此時主要的噪聲來源就是讀出噪聲，讀出噪聲成為影響成像質量的關鍵因素。

?？乒怆姼唠ATDI線陣相機內嵌精巧的電路設計及可靠的熱設計技術，讀出噪聲低至5.9e-，確保微小缺陷信號能被精準識別，把晶圓外觀缺陷“一網打盡”。

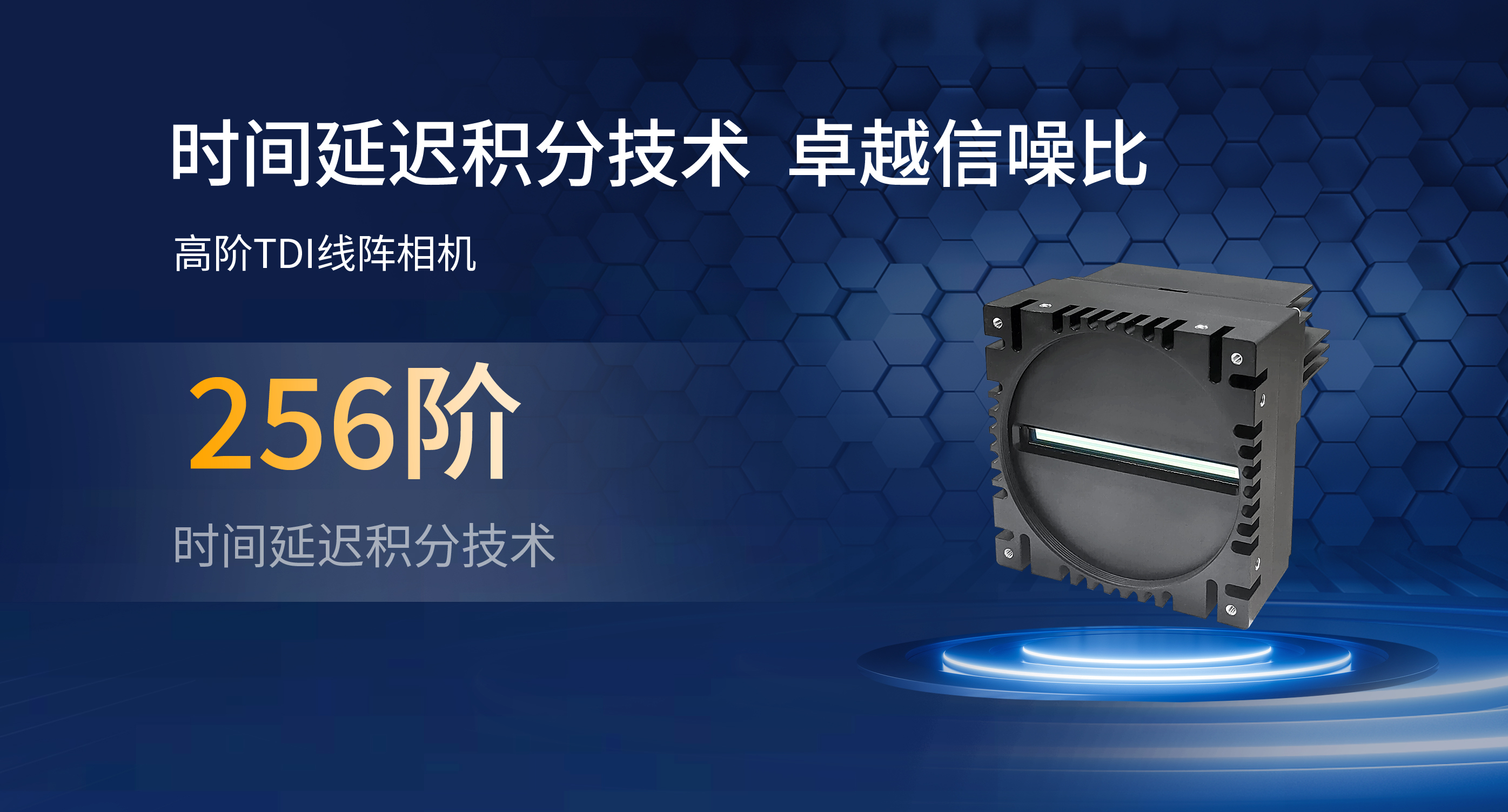

時間延遲積分技術：卓越信噪比

在無圖晶圓暗場檢測環境中，表面平整度高的微小缺陷可能因散射光信號微弱難以被捕捉到。時間延遲積分技術（TDI）可控制多行像素對同一目標逐行曝光，再通過多次累積來增強信號強度，能夠在保持高掃描速度的同時顯著提升靈敏度及信噪比。

?？乒怆姼唠ATDI線陣相機最高支持設置256線TDI階層，高掃描速度下依舊保留圖像細節，信噪比大幅提升，有效解決高速檢測中的響應不足和噪點問題，尤其適用于無圖晶圓外觀檢測。

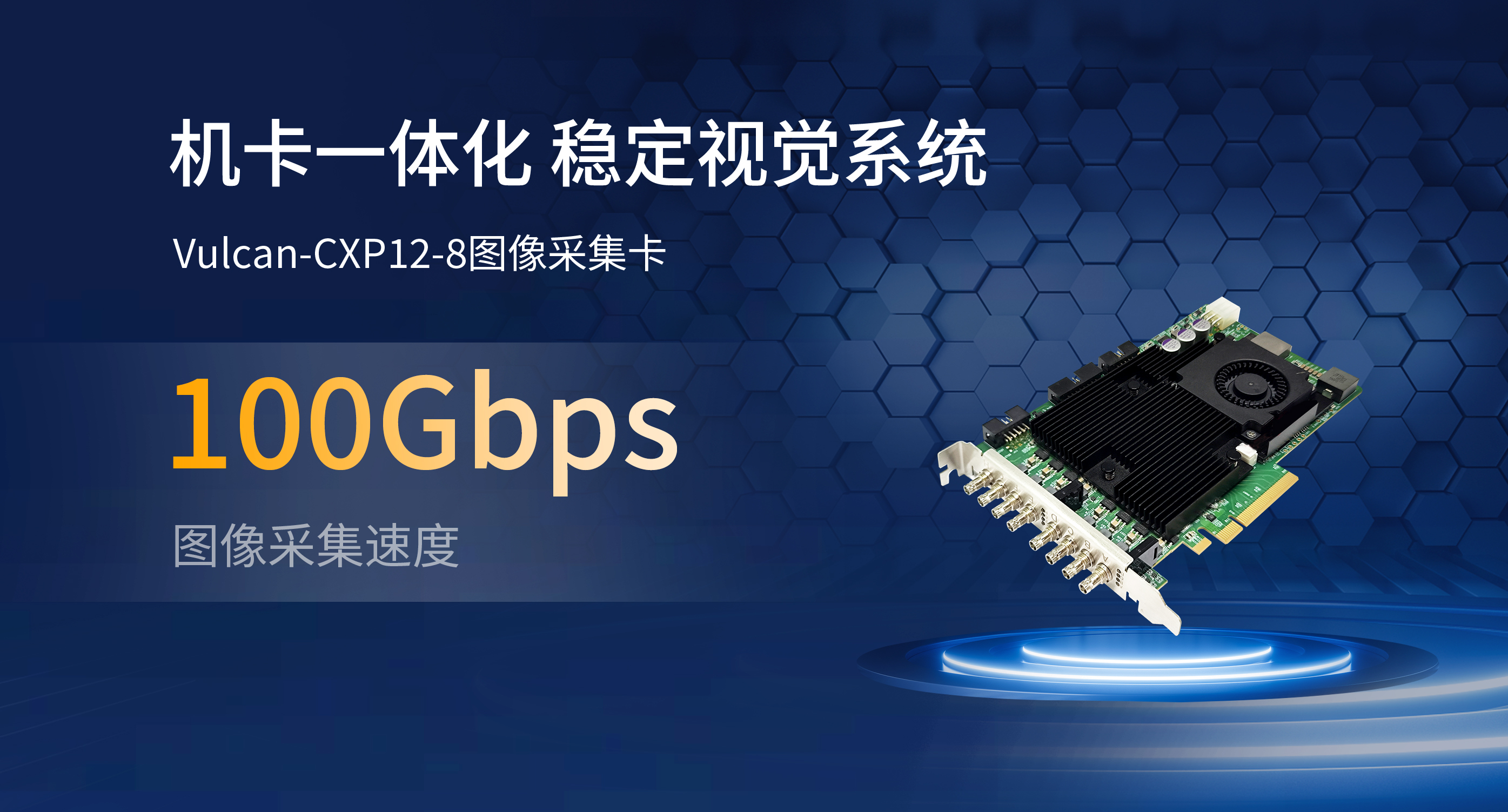

機卡一體化方案：穩定視覺系統

在大視野無圖晶圓檢測中，連續高速工作會產生海量數據，此時圖像數據的穩定傳輸是保證系統效能的關鍵。?？乒怆姼唠ATDI線陣相機搭配8通道CoaXPress圖像采集卡（Vulcan-CXP12-8），可實現高達100Gbps圖像采集速度，單鏈路速度最高12.5Gbps，輕松實現大容量數據高速傳輸，從圖像采集到傳輸有效抵御電磁干擾，確保圖像數據穩定地傳輸?shù)焦た貦C(jī)中，為無圖晶圓檢測提供更高效穩定的硬件支持。
