TGV檢測
應用場景
TGV（玻璃通孔）技術是推動半導體器件繼續向高性能、小型化、多功能發展的封裝技術：通過在玻璃基板上制作垂直通道，實現三維互連和高密度電氣連接，可有效降低信號延遲和功耗。
TGV檢測需要分析玻璃基板中直徑僅幾十微米、厚度達數百微米的微小通孔，重點檢測通孔刻蝕工藝，包括玻璃通孔完整性檢測、TGV孔內壁質量檢測等。
應用難點
（1）高分辨率需求
為保障封裝互連可靠性，需針對玻璃通孔完整性做視覺檢測，包括通孔形狀檢測、尺寸測量、邊緣缺陷檢測等。TGV通孔的孔徑達到微米級，對檢測設備分辨率提出高要求，分辨率不足易造成漏檢。
（2）玻璃材質對焦難
玻璃基板具有高透、反光等特性，檢測時對焦目標層面難度大，難以清晰捕捉通孔結構，采用傳統手動對焦耗時耗力，無法匹配產線高速節拍，制約在線檢測效率。
（3）動態對焦能力
半導體先進封裝工藝復雜且對檢測速度要求極高，不同層級的玻璃通孔形狀和尺寸都有所不同，若玻璃基板翹曲，傳統成像技術難以清晰呈現細節并進行有效分析。因此，TGV視覺檢測系統必須具備高速精確的動態對焦能力。
?
?？乒怆姺桨福褐悄軐瓜到y(tǒng)+高速面陣相機
采用?？乒怆娭悄軐瓜到y(tǒng)配合高速面陣相機取圖，實現快速精準的TGV工藝視覺檢測方案。

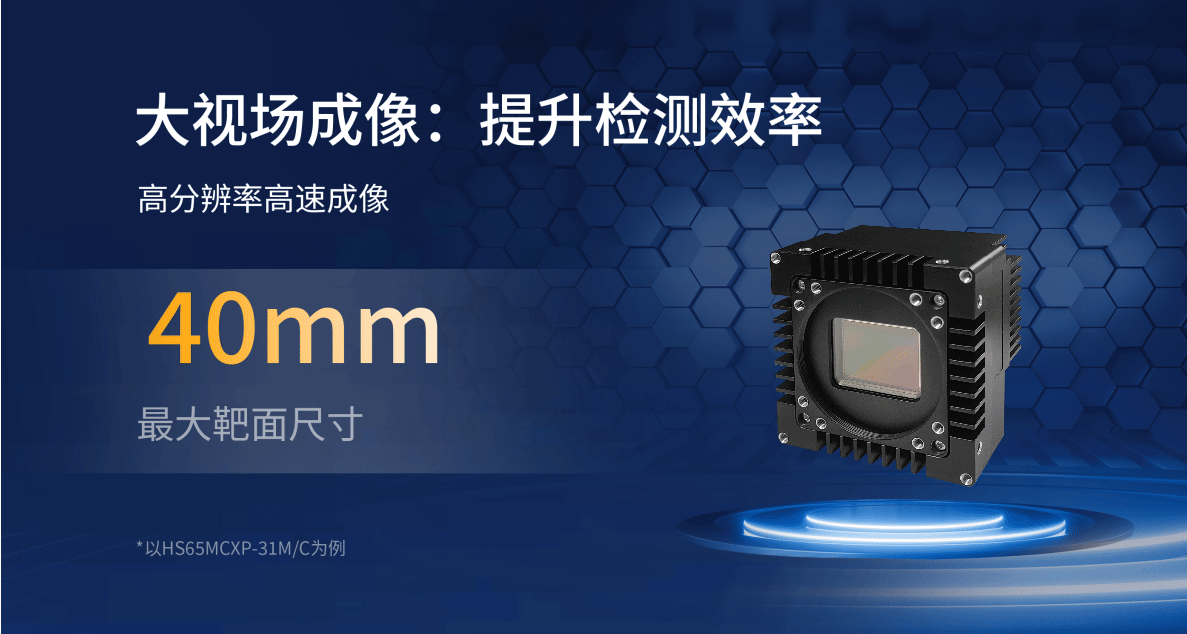

大視場成像：提升檢測效率
?
識別亞微米級別的TGV缺陷需要超高分辨率的檢測設備，以保障檢測精度。?？乒怆娭悄軐瓜到y(tǒng)支持最大40mm靶面成像，可搭配高分辨率6500萬像素高速面陣相機，單次拍攝即可覆蓋更廣的檢測區域，避免因?qū)箙^(qū)域局限導致漏檢或重檢，其高分辨率檢測能力，確保在TGV檢測中獲得清晰圖像，助力識別通孔上表面缺陷，測量圓度、位置度、尺寸等信息。
?

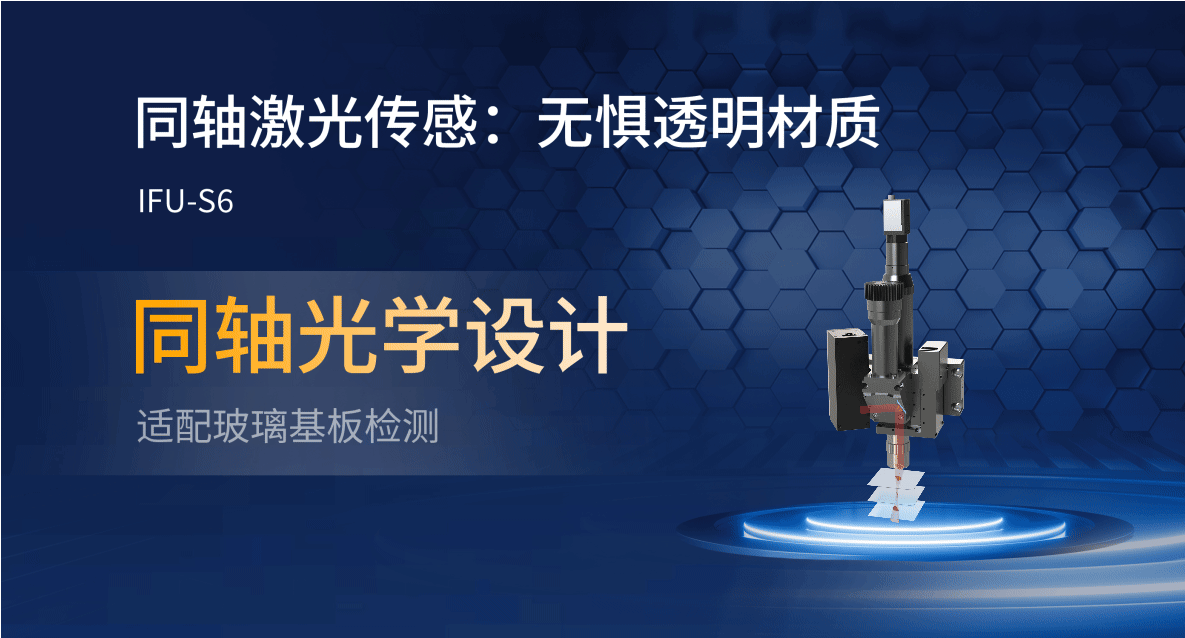

同軸激光傳感：無懼透明材質
?
自動對焦技術可分為主動與被動兩種方式。被動對焦直接接收并分析來自被攝體自身的反光，依賴檢測圖像對比度、相位差等信息達成自動對焦效果，在TGV檢測這類低對比、高透光物體檢測場景中對焦效果差；主動對焦則通過發射激光信號感知物鏡與被測物距離，響應速度更快，對高速運動中的玻璃基板也能達到良好的對焦效果，更適用于TGV在線檢測。
?？浦悄軐瓜到y(tǒng)基于同軸激光傳感的高速自動對焦技術開發而成。同軸光學設計十分適合檢測玻璃基板這類反光高透表面，可實時判斷離焦量與方向，確保成像系統始終采集到高清晰度、高對比度的TGV通孔圖像。
?

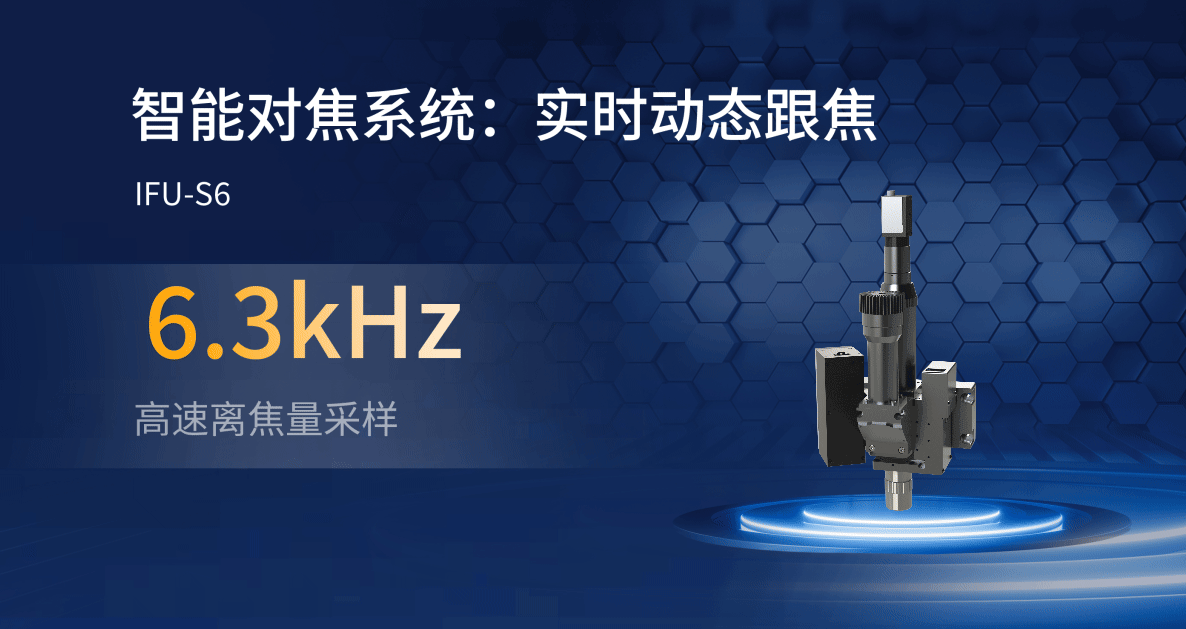

智能對焦系統：實時動態跟焦
?
TGV檢測需匹配產線高速節拍，并克服因來料姿態、基板翹曲或平臺定位偏差等引起高度變化，導致失焦成像不穩定的問題，反復調焦的操作會極大降低檢測效率，因此，高速自動對焦技術在TGV檢測中非常必要。
埃科智能對焦系統在硬件層面集成低延遲、高性能的反饋控制算法與高速并行圖像處理算法，實現kHz級高速反饋控制，確保在高速掃描中持續穩定對焦，離焦量100μm的情況下對焦時間小于100ms，大幅提升TGV在線檢測的可靠性與效率。
?
應用效果

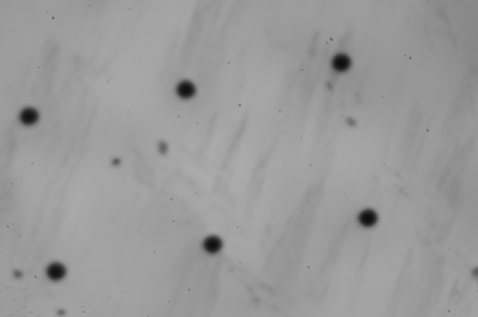

未開啟自動對焦（AF OFF）：
?
圖像模糊，難以識別通孔缺陷
?

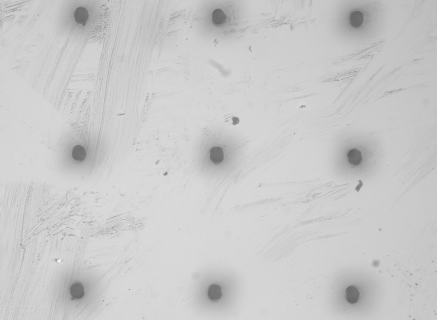

錯誤對焦至玻璃基板下表面
?

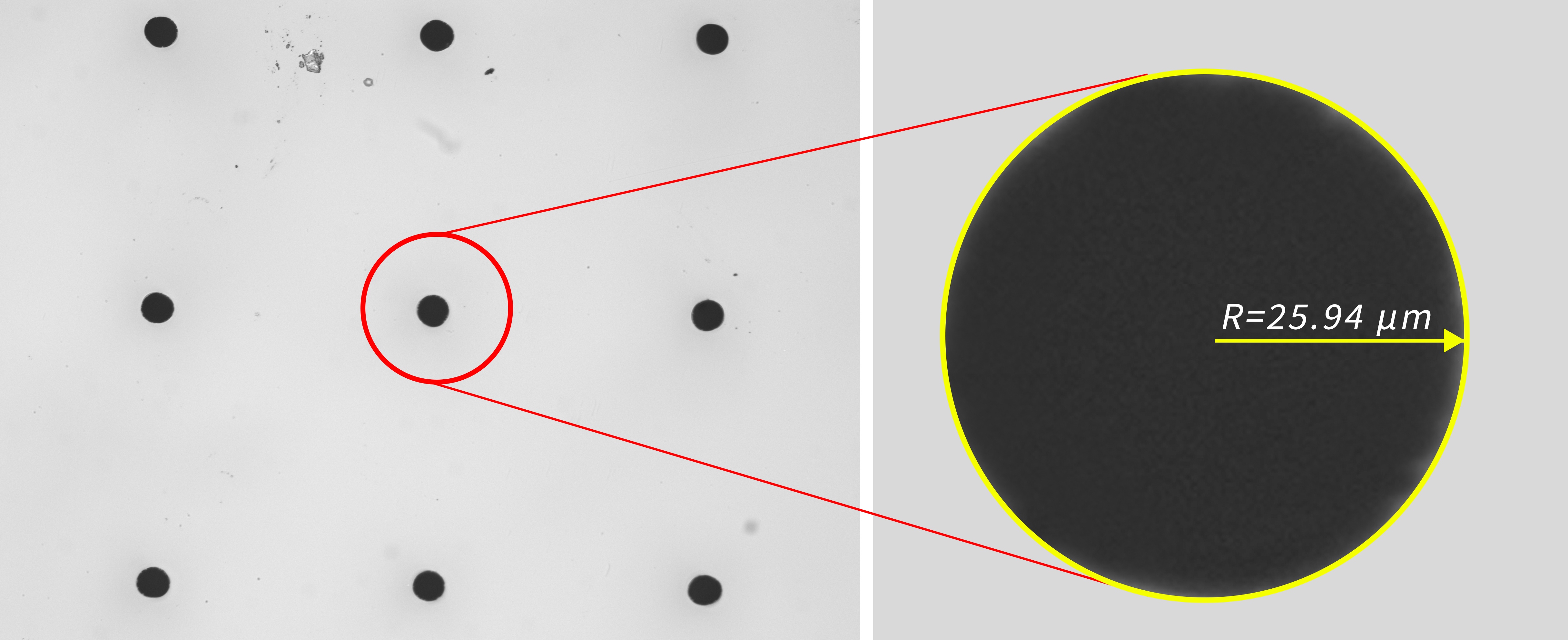

開啟自動對焦（AF ON）：
?
上表面通孔輪廓清晰可見
?
智能對焦傳感器參數
